0.2mmノズルと0.4mmノズルの違いを比較｜積層ピッチ・精度・印刷時間【実測データ】

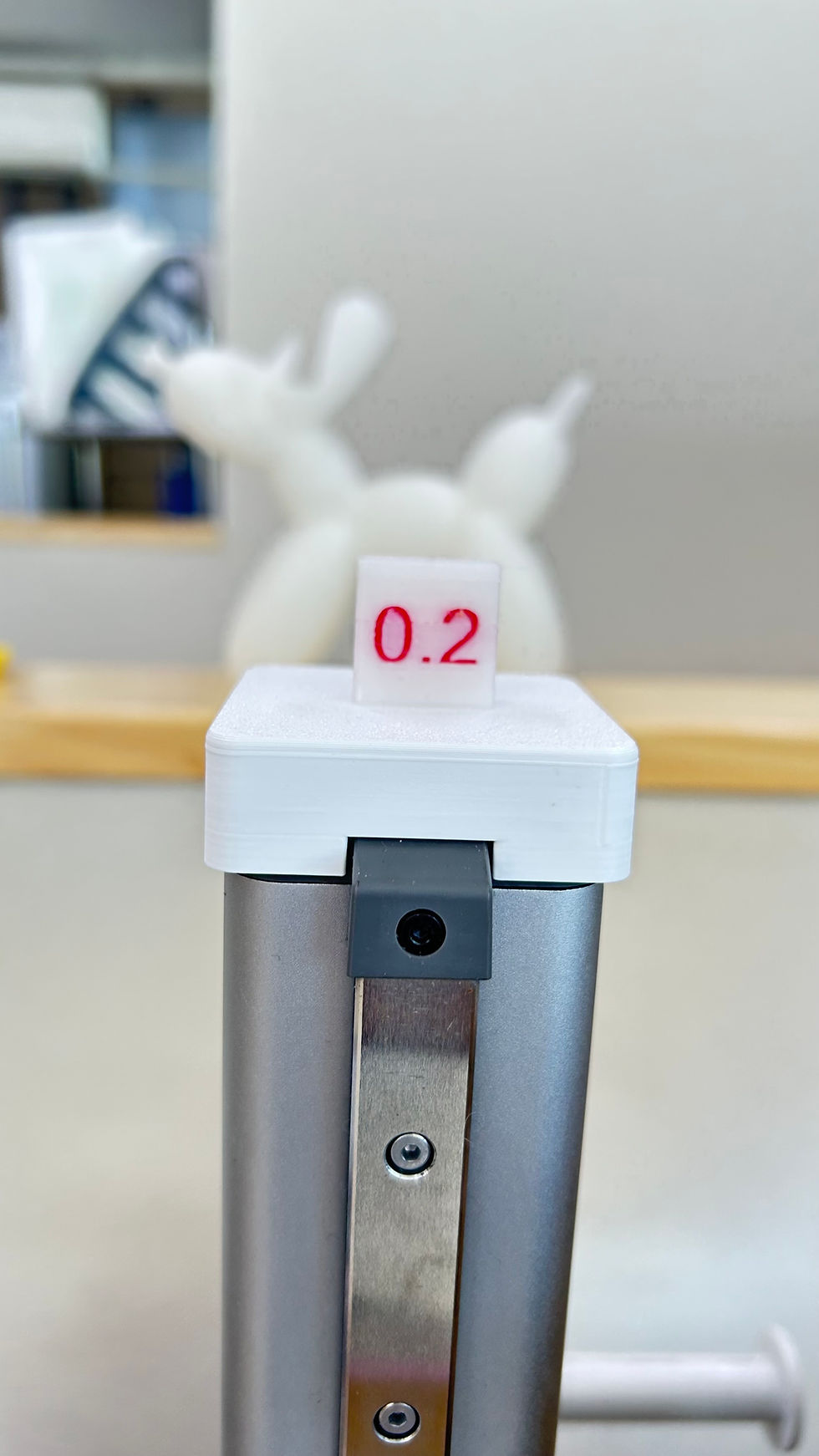

写真にあるのはノズルマーカーと言って今どのノズルで出力してるか一目でわかるようになってます。

3Dプリンターの魅力は、その緻密さにあります。

弊所では製品の用途等に応じて0.2㎜ノズルと0.4㎜ノズルを使い分けています。

たった0.2mm⁉と思いますが製品の出来に大きく左右します。

今回は、弊所でよく使っている0.2㎜と0.4㎜ノズルの紹介とその特徴をまとめてました。

そもそも「ノズル径」って何?

3Dプリンターの「ノズル径」とは、材料(フィラメント)を押し出す先端の穴の直径のことです。

このノズル径がちょっと変わるだけで、積層ピッチ(1層の厚み)や仕上がりの精細さ、印刷スピードが大きく変わってきます。

一般的には0.2mm・0.4mm・0.6mmのノズル径がよく使われていて、「何を作りたいか」によって使い分けるのが基本です。

積層ピッチが緻密さのカギ⁉

積層ピッチとは、3Dプリンターが材料を重ねる層の厚さのこと。この厚さが仕上がりの精度に直結します。

• 0.2mmノズル：0.06mm〜0.1mmのピッチ設定で、極めて細やかなディテールを再現。

• 0.4mmノズル：0.1mm〜0.2mmのピッチで、スピードと汎用性のバランスが取れた出力。

ミルクレープのように、極薄のクレープを何層も重ねるほど断面が滑らかに。逆に厚めのクレープを重ねると高さは出るものの、ゴツゴツした断面に。

ノズル選びは、この“クレープの厚さ”を調整するようなものです。

ノズルサイズごとの特徴比較

実際どれくらい時間が違うの?(実測してみました)

数字で見てみないとピンとこないですよね。弊所で実際に【ペットチャーム】を出力して、印刷時間を計測してみました。

同じ形のものでも、ノズル径によって印刷時間に約2倍の差が出ることがわかりました。細部までこだわるか、スピードを取るか——ここが選び方の分かれ道です。

たとえばペットチャーム(只今オーダー受付中!)制作では、0.2mmノズルを選べば毛並みや刻印の細部をリアルに再現でき、0.4mmならスピーディーに魅力的な形状を組み上げられます。

たった0.2mmの違いでも、ノズル径で作品の精度やスピードを大きく左右します。

弊所で使っている3Dプリンターたち

弊所ではBambu Lab A1 mini、Bambu Lab P1Sを使用しており、製品の用途に応じてノズルを使い分けながら製作しています。

当事業所では、用途や仕上がりイメージに合わせて最適なノズル径をご提案し、一緒に製品づくりを進めます。

製品制作のお問い合わせ・体験・見学は随時受け付け中です。

お気軽にご連絡ください。

よくある質問

Q. 0.2mmノズルと0.4mmノズル、結局どっちを選べばいいですか?A. アクセサリーやミニチュアなど細かい表現が大事な製品なら0.2mmノズル、スピード重視の一般的な造形物なら0.4mmノズルがおすすめです。迷ったときはお気軽にご相談ください。

Q. 0.2mmノズルは詰まりやすいと聞きましたが本当ですか?A. 穴が細い分、詰まりやすい傾向はあります。ただ、フィラメントの品質管理と温度設定を適切に行うことで詰まりはかなり軽減できます。弊所でも日々調整しながら運用しています。
